D2083UK Datasheet (Seme LAB)

D2083UK, TetraFET

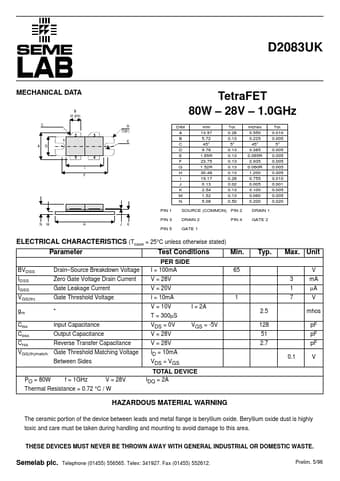

D2083UK MECHANICAL DATA B (4 pls) C G (typ) TetraFET 80W 28V 1.0GHz 3 E 2 1 A D 5 I F 4 DIM A B C D E F G H I J K M N PIN 1 PIN 3 mm 13.97 5.72 45° 9.78 1.65R 23.75 1.52R 30.48 19.17 0.13 2.54 1.52 5.08 Tol.

0.26 0.13 5° 0.13 0.13 0.13 0.13 0.13 0.26 0.02 0.13 0.13 0.50 Inches 0.550 0.225 45° 0.385 0.065R 0.935 0.060R 1.200 0.755 0.005 0.100 0.060 0.200 DRAIN 1 GATE 2 Tol.

0.010 0.005 5° 0.005 0.005 0.005 0.005 0.005 0.010 0.001 0.005 0.005 0.020 SOURCE (COMMON) PI
