2SC3557 - SILICON POWER TRANSISTOR

📥 Download Datasheet

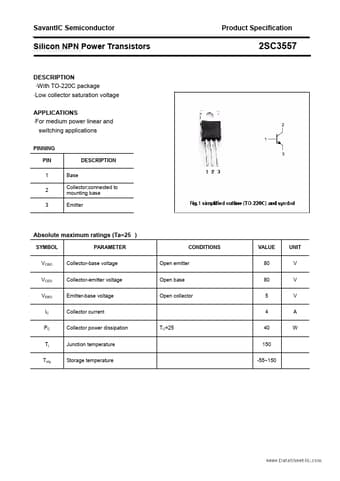

Preview of 2SC3557 PDF
datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Details

Part number 2SC3557
Manufacturer SavantIC
File Size 114.71 KB
Description SILICON POWER TRANSISTOR
Datasheet download datasheet 2SC3557_SavantIC.pdf

2SC3557 Product details

Description

With TO-220C package Low collector saturation voltage APPLICATIONS For medium power linear and switching applications PINNING PIN 1 2 3 Base Collector;connected to mounting base Emitter DESCRIPTION Absolute maximum ratings (Ta=25 ) SYMBOL VCBO VCEO VEBO IC PC Tj Tstg PARAMETER Collector-base voltage Collector-emitter voltage Emitter-base voltage Collector current Collector power dissipation Junction temperature Storage temperature TC=25 CONDITIONS Open emitter Open base Open coll
