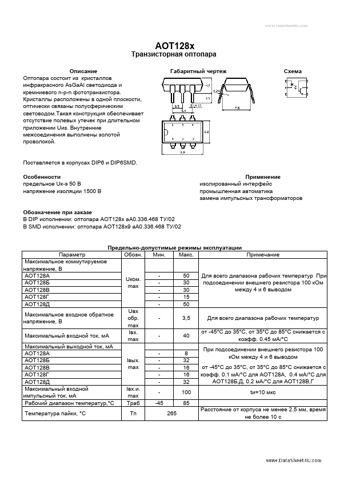

АОТ128х
Транзисторная оптопара
Описание Оптопара состоит из кристаллов инфракрасного AsGaAl светодиода и кремниевого n-p-n фототранзистора. Кристаллы расположены в одной плоскости, оптически связаны полусферическим световодом.Такая конструкция обеспечивает отсутствие полевых утечек при длительном приложении Uиз. Внутренние межсоединения выполнены золотой проволокой.
Габаритный чертеж
www.DataSheet4U.com
Схема
Поставляется в корпусах DIP6 и DIP6SMD.
Особенности предельное Uк-э 50 В напряжение изоляции 1500 В
Обозначение при заказе В DIP исполнении: оптопара АОТ128х аА0.336.468 ТУ/02 В SMD исполнении: оптопара АОТ128х9 аА0.336.468 ТУ/02
Применение изолированный интерфейс промышленная автоматика замена импульсных трансформаторов
Предельно-допустимые режимы эксплуатации
Параметр
Обозн.
