5SDD0120C0200 Datasheet - ABB

5SDD0120C0200 Rectifier Diode

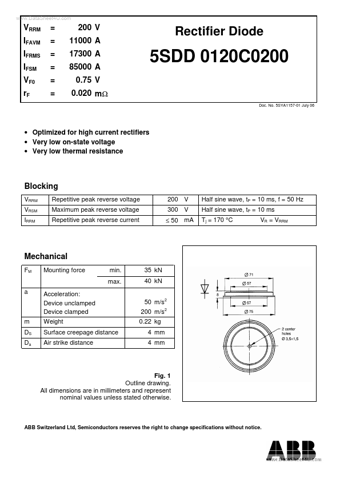

www.DataSheet4U.com VRRM IFAVM IFRMS IFSM VF0 rF = = = = = = 200 V 11000 A 17300 A 85000 A 0.75 V 0.020 mΩ Rectifier Diode 5SDD 0120C0200 Doc. No. 5SYA1157-01 July 06 Optimized for high current rectifiers Very low on-state voltage Very low thermal resistance Blocking VRRM VRSM IRRM Repetitive peak reverse voltage Maximum peak reverse voltage Repetitive peak reverse current 200 V 300 V ≤ 50 mA Half sine wave, tP = 10 ms, f = 50 Hz Half sine wave, tP = 10 ms Tj.

5SDD0120C0200 Datasheet (121.50 KB)

Preview of 5SDD0120C0200 PDF
5SDD0120C0200 Datasheet Preview Page 2 5SDD0120C0200 Datasheet Preview Page 3

Datasheet Details

Part number:

5SDD0120C0200

Manufacturer:

ABB

File Size:

121.50 KB

Description:

Rectifier diode.
