HM09P12D Datasheet - H&M Semiconductor

HM09P12D P-Channel Enhancement Mode Power MOSFET

HM09P12D Features

* VDS = -12V,ID = -9A RDS(ON) < 35mΩ @ VGS=-2.5V RDS(ON) < 25mΩ @ VGS=-4.5V

* Advanced trench MOSFET process technology

* Ultra low on-resistance with low gate charge Application

* PWM applications

* Load switch

* Battery charge in cellular handset +03' D G S Schematic d

HM09P12D Datasheet (429.08 KB)

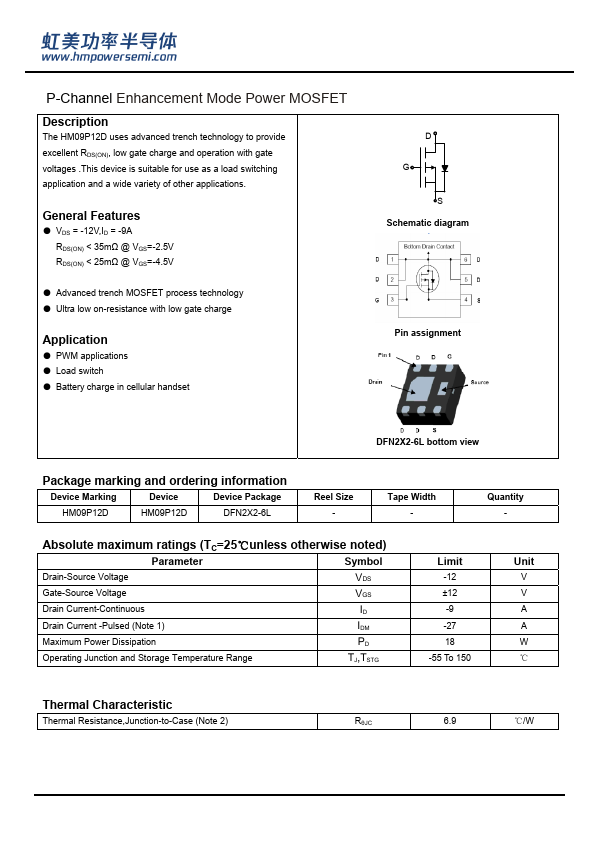

Preview of HM09P12D PDF

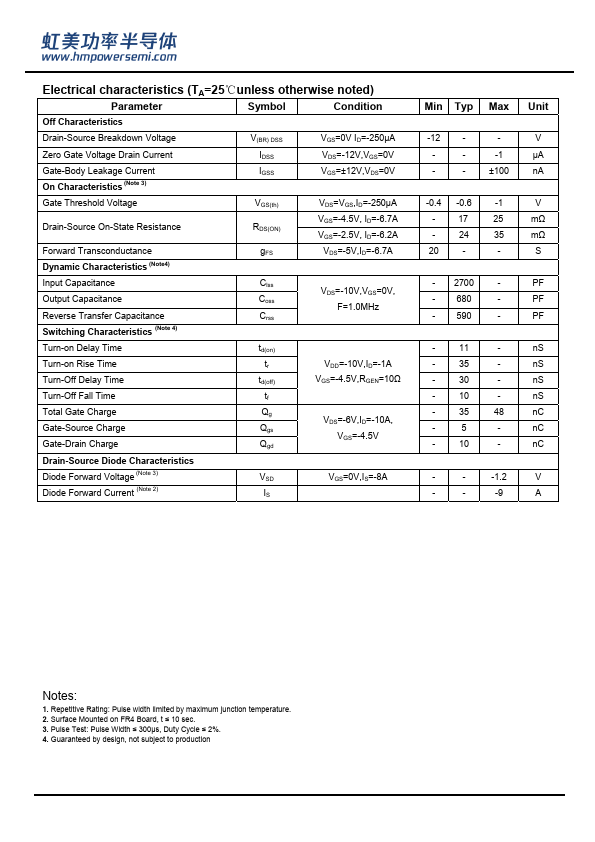

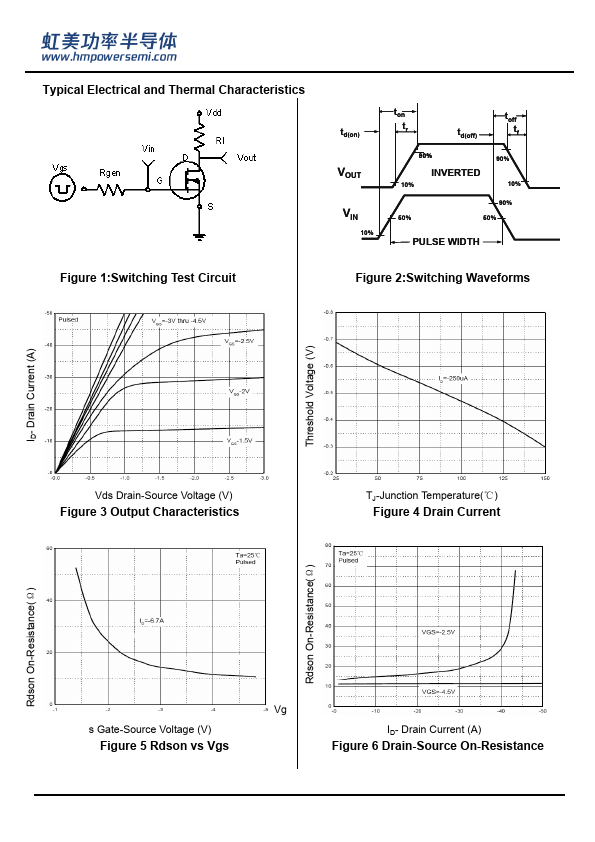

HM09P12D Datasheet Preview Page 2 HM09P12D Datasheet Preview Page 3

Datasheet Details

Part number:

HM09P12D

Manufacturer:

H&M Semiconductor

File Size:

429.08 KB

Description:

P-channel enhancement mode power mosfet.
