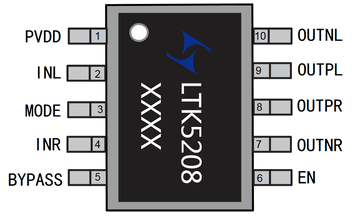

LTK5208 版本号V1.3 LTK5208 27.9W 脉冲控制F类、双声道立体声音频放大器 - 概述 - 特性 LTK5208 是一款 3Ω-7.9W、双声道 F 类音频功率 放大器。LTK5208 采用高耐压工艺，耐压可达 7V。 LTK5208 具有一线脉冲功能，可控制单个管脚使 功放芯片进入 D 类、AB 类模式、关断模式，达 到节省 IO 口的目的，如不使用一线脉冲功能， 也可分别控制 EN 和 MODE 管脚, 方便地切换为各 个工作模式，LTK5208 在 AB 类模式可以完全消 除 EMI 干扰。在 D 类放大器模式下可以提供高于 90%的效率，新型的无滤波器结构可以省去传统 D 类放大器的输低通滤波器，LTK5208 独有的 DRC（Dynamic range control）技术，降低了大 功率输出时，由于波形切顶带来的失真，相比同 类 产 品 ， 动 态 反 应 更 加 出 色 。 LTK5208 采 用 ESOP-10 封装。 - 输入电压范围 2.8V-7V - 一线脉冲控制 - 无滤波的 D 类/AB 类放大器、低静态电流和 低 EMI - FM 模式无干扰 - 优异的爆破声抑制电路 - 超低底噪、超低失真 - 10% THD+N，VDD=7V，3Ω+15UH 负载下提供 高达 27.9W 的输出功率 - 10% THD+N，VDD=7V，4Ω+33UH 负载下 提 供高达 26.6W 的输出功率 - 过温保护、短路保护 - 封装形式 ESOP_10 - 应用 - 关断电流 < 1ua - 蓝牙音箱、智能音箱 - 导航仪、便携游戏机， - 拉杆音箱、DVD、扩音器、USB 对箱 - 智能家居等各类音频产品 - 封装 芯片型号 LTK5208 封装类型 ESOP-10 封装尺寸 - 典型应用图...
