上海海栎创科技股份有限公司
Shanghai Hynitron Technology Co., Ltd.
HAA9811
自适应电荷泵升压,4 种防破音可选,AB 类/D 类切换,6.5W 单声道音频功率放大器
概要
特性
HAA9811 是一款电容式升压，带防破音、AB/D 类可切 换功能，可以为 3Ω的负载提供最高 6.5W 连续输出功 率的单声道音频功率放大器。 HAA9811 内置独特的防破音功能，可根据输出信号的 大小自动调整功放的增益，防止输出发生削顶失真， 实现更加舒适的听觉感受，HAA9811 还具备动态升压 的功能，当输入信号很小的时候电荷泵不升压，为直 通模式降低功耗提高效率；当输入信号较大，需要提 供更大的动态范围时启动电荷泵升压，在效率和输出 功率之间取得完美的平衡。
HAA9811 的全差分输入架构和极高的 PSRR 有效地提 高了 HAA9811 对 RF 噪声的抑制能力。 HAA9811 具有极低的关断电流，极大的延长系统的待 机时间。OCP、OTP、UVLO 保护功能增强系统的可 靠性。开启、关闭 POP-click 抑制功能改善了系统的听 觉感受，同时简化系统调试。

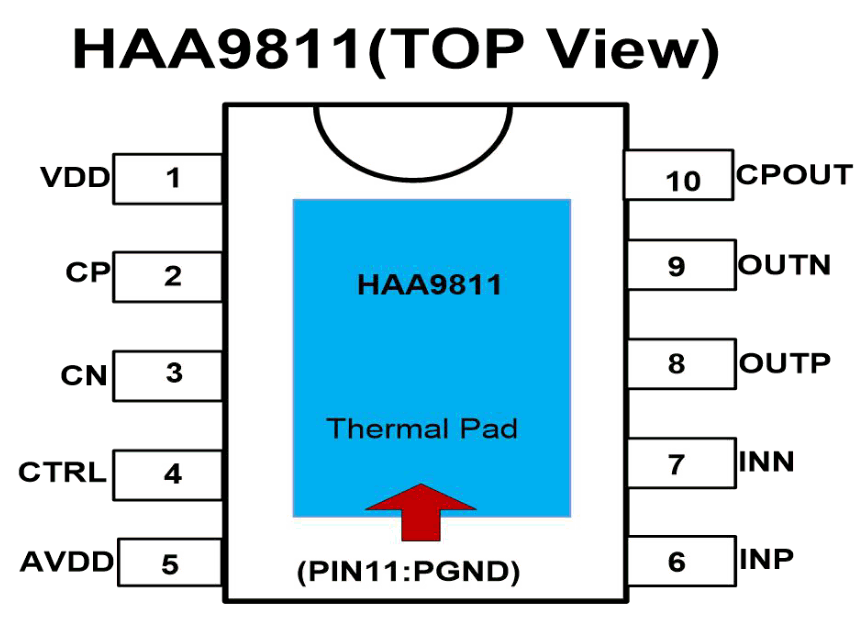

HAA9811 提供带散热片的 ESOP10L 和 DFN3- 3-10L 两种封装。
- AB类、D类切换功能
- 4种防破音可选
- 动态限流功能，限流范围1.4A~3A自适应调整
- 自适应升压功能，Charge_pump升压至6.6V
- D类输出功率：
－5.5W (VDD=4.2V, RL =4Ω，AGC OFF THD+N=10%) －6.5W (VDD=4.2V, RL =3Ω，AGC OFF THD+N=10%)
- AB类输出功率： －2.0W (VDD=4.2V, RL =4Ω，升压关闭 THD+N=10%) －2.7W (VDD=4.2V, RL =3Ω，升压关闭 THD+N=10%)
- 工作电压：2.8V to 5.5V
- 低失真和低噪声
- 开启、关闭POP-click抑制功能
- 关断电流（<1uA）
- OCP、OTP、UVLO保护功能
应用
- 扩音器
- 便携式音箱 / 插卡音箱
- 蓝牙音箱 / AI音箱
典型应用电路图
注：Cf电容靠近引脚摆放,推荐用4.7uF,耐压10V以上
注：Cout电容10uF靠近引脚摆放 电解电容推荐用470uF,耐压16V以
上
CTRL状态...
