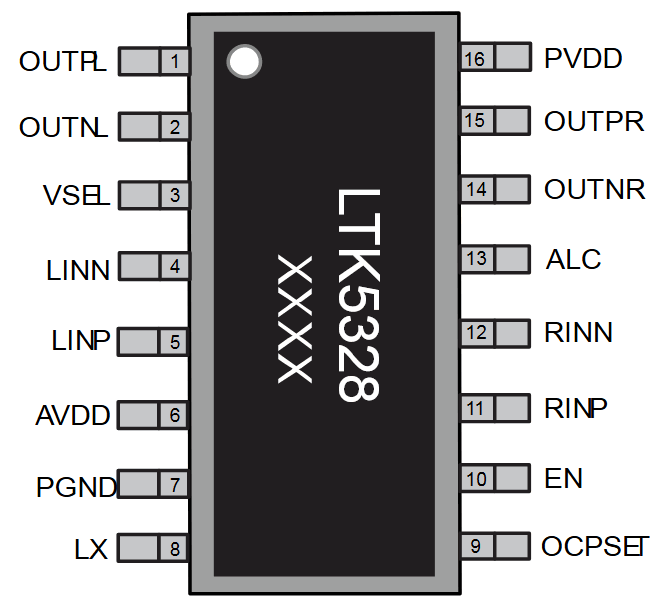

ChipS矽ou源rc特eT科ek技 LTK5328内置自适应升压带PBTL模式_28W双声道音频功率放大器 - LTK5328概述 LTK5328 是一款 2 8W 内置异步升压音频功率放 大器，芯片具有 PBTL 功能、自适应升压、AGC 防破音功能、AB/D 类模式切换、自适应同时具 备超低底噪、超低 EMI。PBTL 模式下，可以提供 更大功率，达到不同客户的需求。自适应升压在 输出幅度较小时升压电路不工作，功放直接由电 源供电，当输出较大时内部自动启动升压电路， 功放供电电压为升压电压，达到更大的输出功率。 LTK5328 有 2 种 ALC 模式可选择，能满足各种不 同的需求，并且保护扬声器避免过载而损坏。芯 片具有 AB/D 类切换功能，AB 类时可减少功放对 FM 干扰。全差分结构有效的提高功放对 RF 噪声 抑制。 - LTK5328应用 - 蓝牙音箱、智能音箱 - 导航仪、便携游戏机 - 拉杆音箱 - 智能家居等各类音频产品 - LTK5328特性 - 输入电压范围 2.8V-5.5V - PBTL 模式 - 两种自动增益控制（ALC） - 自适应升压 - BOOST 电感电流可调 - 无需滤波器 D 类放大器、低静态电流和低 EMI - 超低底噪、超低失真 - THD+N=10%，VBAT=4.2V，2Ω+33uH 负载下 提供高达 2 8W 的输出功率 - THD+N=1%，VBAT=4.2V,2Ω+33uH 负载下 提 供高达 2 7.3W 的输出功率 - PBTL 模式： THD+N=10%，VBAT=4.2V， 4Ω+15UH 负载下提供高达 7W 的输出功率 - PBTL 模式： THD+N=1%，VBAT=4.2V， 4Ω+15UH 负载下提供高达 5.7W 的输出功率 - 短路保护、欠压保护、过温保护 - LTK5328封装 芯片型号 封装类型 LTK5328 Esop-16 封装尺寸 - LTK5328典型应用图...
