HAA2018 Datasheet Text
HAA2018
AB 类/D 类切换功能，5.3W 输出功率 单通道音频功率放大器
概要
特性
HAA2018是一款FM无干扰、AB/D类可切换、高效率、
- AB类、D类切换功能
无滤波器的5.3W单声道音频功率放大器。超低的EMI
- D类输出功率：
非常适合应用于带FM功能的便携式设备中。
－5.3W (VDD=5.0V, RL =2Ω，THD+N=10%)
－3.2W (VDD=5.0V, RL =4Ω，THD+N=10%)
HAA2018的单端输入架构和极高的PSRR有效地提高
- AB类输出功率：
了HAA2018对RF噪声的抑制能力。无需滤波器的
－5.2W (VDD=5.0V, RL =2Ω，THD+N=10%)
PWM调制结构及增益内置方式减少了外部元件、PCB
－3.1W (VDD=5.0V, RL =4Ω，THD+N=10%)
面积和系统成本,并简化了设计。高达90%的效率,快速 地启动时间和纤小的封装尺寸使得HAA2018成为便携 式音频产品的最佳选择。
技 k HAA2018具有极低的关断电流，极大的延长系统的待
机时间。OCP、OTP、UVLO保护功能增强系统的可
科 e 靠性。开启、关闭POP-click抑制功能改善了系统的听
觉感受，同时简化系统调试。

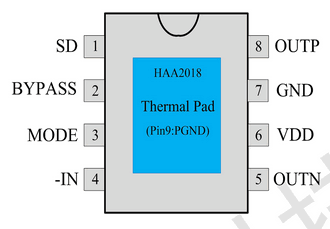

T HAA2018提供带散热片的ESOP8封装
- 工作电压范围：2.5V to 5.5V
- 低失真和低噪声
- 开启、关闭POP-click抑制功能
- 关断电流（<1uA）
- OCP、OTP、UVLO保护功能
应用
- 扩音器...
