74LS04 - Hex Inverters

📥 Download Datasheet

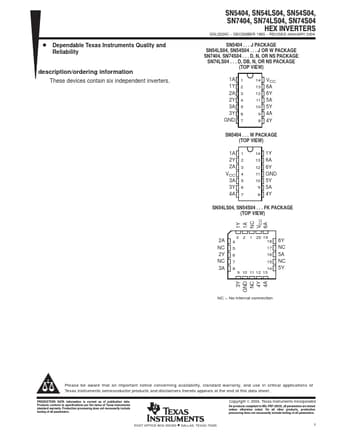

Preview of 74LS04 PDF
datasheet Preview Page 2 datasheet Preview Page 3

74LS04 Product details

Description

ordering information These devices contain six independent inverters. DECEMBER 1983 REVISED JANUARY 2004 SN5404 ...J PACKAGE SN54LS04, SN54S04 ...J OR W PACKAGE SN7404, SN74S04 ...D, N, OR NS PACKAGE SN74LS04 ...D, DB, N, OR NS PACKAGE (TOP VIEW) 1A 1 1Y 2 2A 3 2Y 4 3A 5 3Y 6 GND 7 14 VCC 13 6A 12 6Y 11 5A 10 5Y 9 4A 8 4Y SN5404 ...W PACKAGE (TOP VIEW) 1A 1 2Y 2 2A 3 VCC 4 3A 5 3Y
