Description
3.3 V DRAM (access time 50 ns) 3.3 V DRAM (access time 60 ns) 3.3 V DRAM (access time 70 ns) 3.3 V Low Power DRAM (access time 50 ns) 3.3 V Low Power DRAM (access time 60 ns) 3.3 V Low Power DRAM (access time 70 ns)
Semiconductor Group
2
HYB 314100BJ/BJL-50/-60/-70 3.3V 4M x 1 DRAM
Pin Configuration (top view)
P-SOJ-26/20-5
Pin Names A0-A10 RAS CAS WE DI DO Address Input Row Address Strobe Column Address Strobe Read/Write Input Data In Data Out Power Supply (+ 3.3 V) Ground (0 V) No Conne

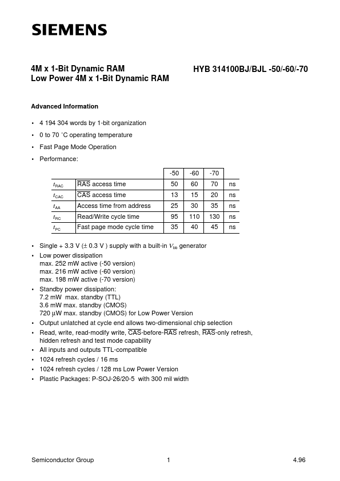

Features
- include single + 3.3 V (± 0.3 V) power supply, direct interfacing with high performance logic device families. Ordering Information Type HYB 314100BJ-50 HYB 314100BJ-60 HYB 314100BJ-70 HYB 314100BJL-50 HYB 314100BJL-60 HYB 314100BJL-70 Ordering Code Q67100-Q2035 Q67100-Q2037 Q67100-Q2039 on request on request on request Package P-SOJ-26/20-5 P-SOJ-26/20-5 P-SOJ-26/20-5 P-SOJ-26/20-5 P-SOJ-26/20-5 P-SOJ-26/20-5.
