E15LBWB1BA-HAF - ESD Protection Diode

📥 Download Datasheet

Preview of E15LBWB1BA-HAF PDF
datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Details

Part number
E15LBWB1BA-HAF
Manufacturer
SEMTECH
File Size
491.29 KB
Datasheet
download datasheet E15LBWB1BA-HAF-SEMTECH.pdf
Description
ESD Protection Diode

E15LBWB1BA-HAF Product details

Description

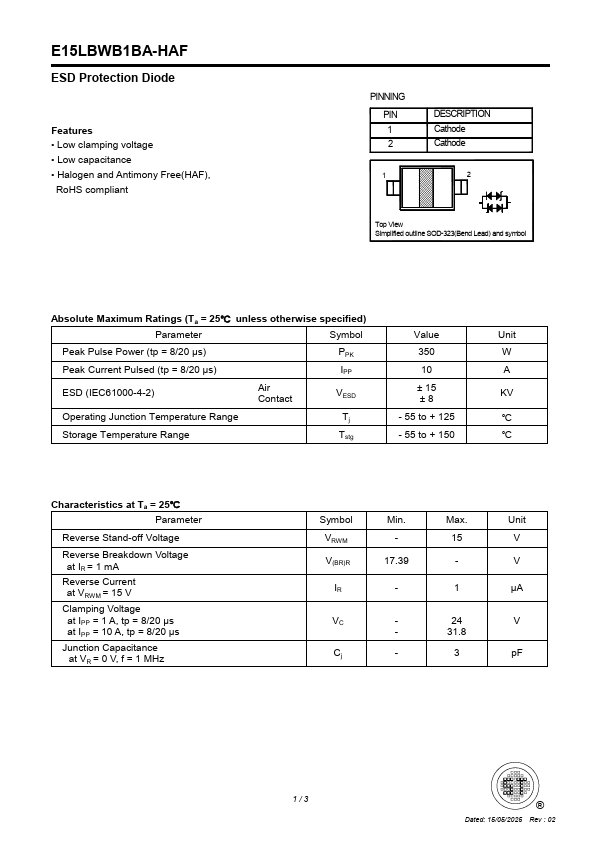

Cathode Cathode 2 Top View Simplified outline SOD-323(Bend Lead) and symbol Absolute Maximum Ratings (Ta = 25℃ unless otherwise specified) Parameter Symbol Value Unit Peak Pulse Power (tp = 8/20 µs) PPK 350 W Peak Current Pulsed (tp = 8/20 µs) IPP 10 A ESD (IEC61000-4-2) Air ± 15 Contact VESD ±8 KV Operating Junction Temperature Range Tj - 55 to + 125 ℃ Storage Temperature Range Tstg - 55 to + 150 ℃ Characteristics at Ta = 25℃ Parameter Reverse Stand-off Voltage Rev
