2SC3709 - Silicon NPN Power Transistor

📥 Download Datasheet

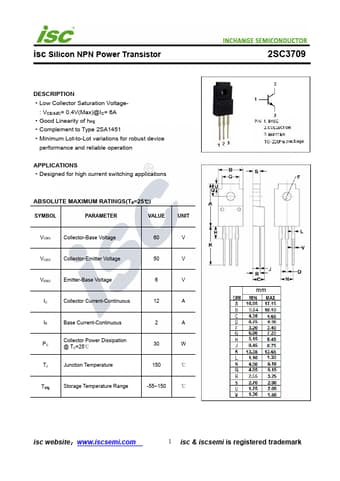

Preview of 2SC3709 PDF
datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Details

Part number 2SC3709
Manufacturer Inchange Semiconductor
File Size 205.66 KB
Description Silicon NPN Power Transistor
Datasheet download datasheet 2SC3709_InchangeSemiconductor.pdf

2SC3709 Product details

Description

Low Collector Saturation Voltage- : VCE(sat)= 0.4V(Max)@IC= 6A Good Linearity of hFE Complement to Type 2SA1451 Minimum Lot-to-Lot variations for robust device performance and reliable operation APPLICATIONS Designed for high current switching applications ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VALUE UNIT VCBO Collector-Base Voltage 60 V VCEO Collector-Emitter Voltage 50 V VEBO Emitter-Base Voltage 6 V IC Collector Current-Continuous 12 A
