IXYH40N120B3D1 - IGBT

Features

  • z Optimized for 5-30kHZ Switching z Square RBSOA z Positive Thermal Coefficient of Vce(sat) z Anti-Parallel Ultra Fast Diode z Avalanche Rated z International Standard Package Advantages z High Power Density z Low Gate Drive Requirement Symbol Test Conditions (TJ = 25°C, Unless Otherwise Specified) BVCES IC = 250μA, VGE = 0V VGE(th) IC = 250μA, VCE = VGE ICES VCE = VCES, VGE = 0V TJ = 125°C IGES VCE = 0V, VGE = ±20V VCE(sat) IC = 40A, VGE = 15V, Note 1 TJ = 150°C Characteris.

📥 Download Datasheet

Full PDF Text Transcription (Reference)

The following content is an automatically extracted verbatim text from the original manufacturer datasheet and is provided for reference purposes only.

View original datasheet text

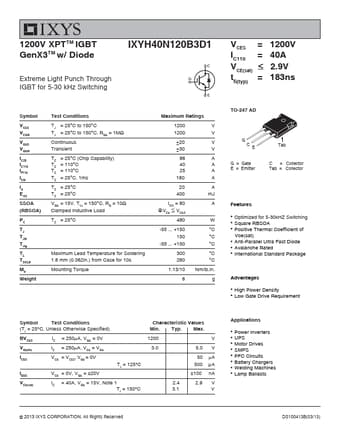

1200V XPTTM IGBT GenX3TM w/ Diode IXYH40N120B3D1 Extreme Light Punch Through IGBT for 5-30 kHz Switching VCES = IC110 = V ≤CE(sat) tfi(typ) = 1200V 40A 2.9V 183ns Symbol VCES VCGR VGES VGEM IC25 IC110 IF110 ICM IA EAS SSOA (RBSOA) PC TJ TJM Tstg TL TSOLD Md Weight Test Conditions TJ = 25°C to 150°C TJ = 25°C to 150°C, RGE = 1MΩ Continuous Transient TC = 25°C (Chip Capability) TTCC = 110°C = 110°C TC = 25°C, 1ms TC = 25°C TC = 25°C VGE = 15V, TVJ = 150°C, RG = 10Ω Clamped Inductive Load TC = 25°C Maximum Lead Temperature for Soldering 1.6 mm (0.062in.) from Case for 10s Mounting Torque Maximum Ratings 1200 1200 V V ±20 V ±30 V 86 A 40 A 25 A 180 A 20 A 400 mJ ICM = 80 ≤@VCE VCES 480 A W -55 ... +150 150 -55 ... +150 °C °C °C 300 °C 260 °C 1.13/10 Nm/lb.in.
