CSC2331 - PNP/NPN COMPLEMENTARY PLANAR SILICON TRANSISTORS

📥 Download Datasheet

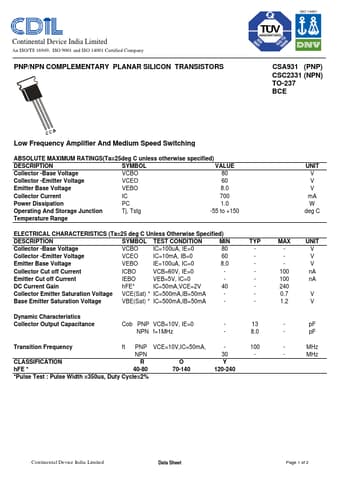

Preview of CSC2331 PDF
datasheet Preview Page 2

Datasheet Details

Part number CSC2331
Manufacturer CDIL
File Size 71.27 KB
Description PNP/NPN COMPLEMENTARY PLANAR SILICON TRANSISTORS
Datasheet download datasheet CSC2331-CDIL.pdf

CSC2331 Product details

Description

SYMBOL VALUE Collector -Base Voltage VCBO 80 Collector -Emitter Voltage VCEO 60 Emitter Base Voltage VEBO 8.0 Collector Current IC 700 Power Dissipation PC 1.0 Operating And Storage Junction Tj, Tstg -55 to +150 Temperature Range ELECTRICAL CHARACTERISTICS (Ta=25 deg C Unless Otherwise Specified) DESCRIPTION SYMBOL TEST CONDITION MIN Collector -Base Voltage VCBO IC=100uA, IE=0 80 Collector -Emitter Voltage VCEO IC=10mA, IB=0 60 Emitter Base Voltage VEBO IE=100uA
