WSD30140DN56 Datasheet - Winsok

WSD30140DN56 N-Ch MOSFET

The WSD30140DN56 is the highest performance trench N-Ch MOSFET with extreme high celldensity ,which provide excellent RDSON and gate charge for most of the synchronous buck converter applications . The WSD30140DN56 meet the RoHS and Green Product requirement , 100% EAS guaranteed with full function .

WSD30140DN56 Features

* z Advanced high cell density Trench technology z Super Low Gate Charge z Excellent CdV/dt effect decline z 100% EAS Guaranteed z Green Device Available Product Summery BVDSS 30V RDSON 1.7mΩ ID 85A Applications z High Frequency Point-of-Load Synchronous Buck Converter z Networking DC-DC Power Sy

WSD30140DN56 Datasheet (1.44 MB)

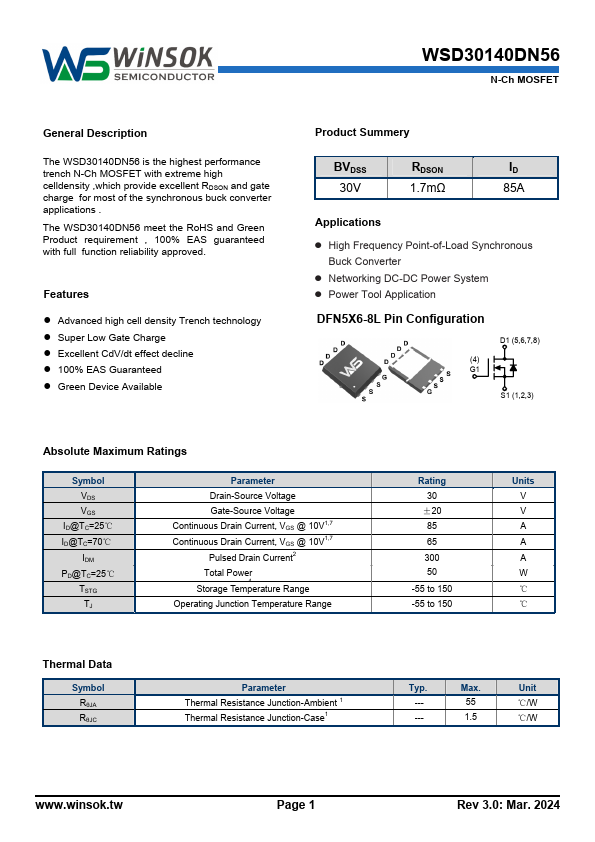

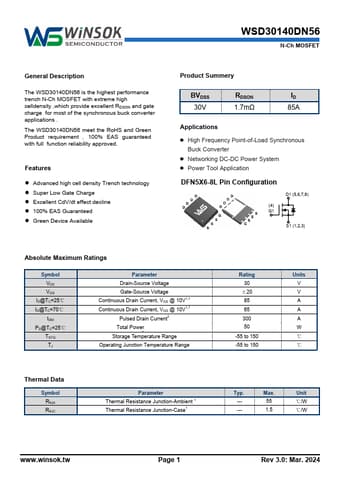

Preview of WSD30140DN56 PDF

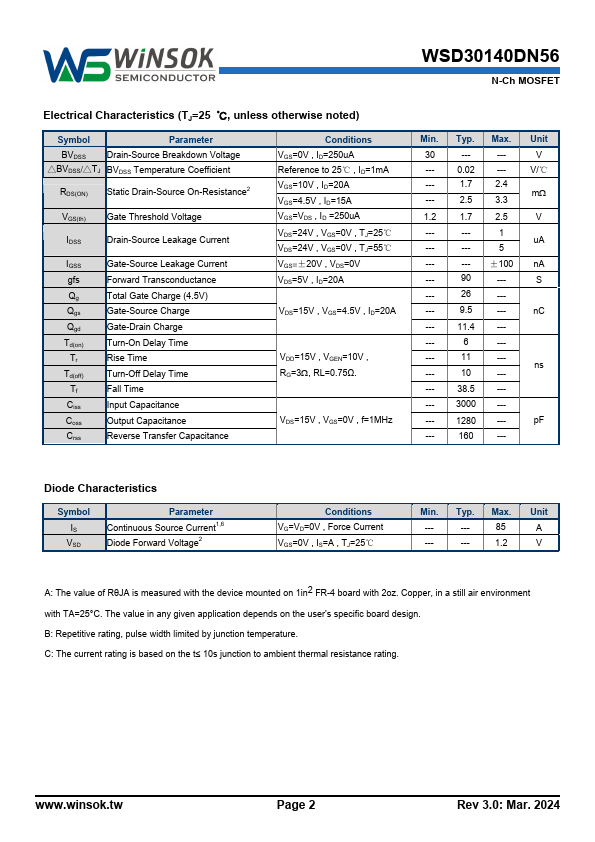

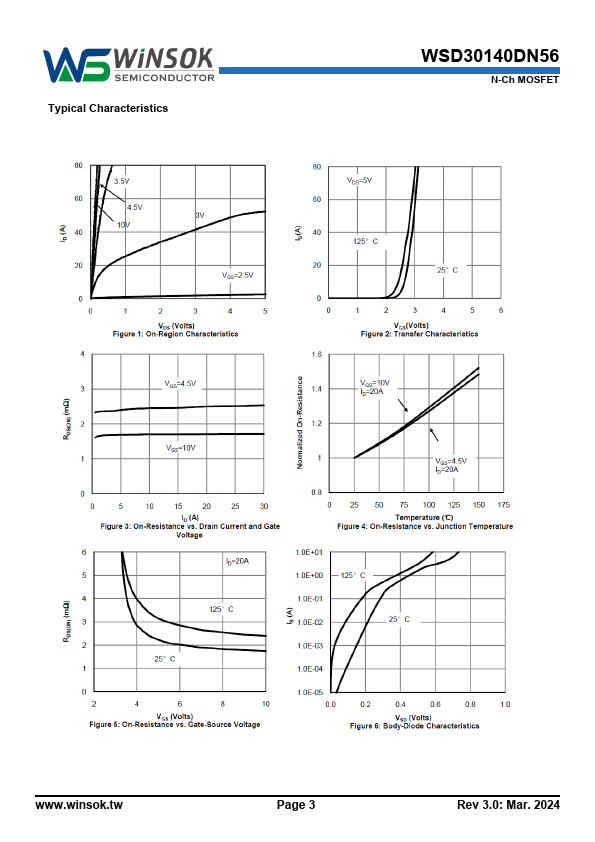

WSD30140DN56 Datasheet Preview Page 2 WSD30140DN56 Datasheet Preview Page 3

Datasheet Details

Part number:

WSD30140DN56

Manufacturer:

Winsok

File Size:

1.44 MB

Description:

N-ch mosfet.
